Đầu dò số hóa CNC DRP25M

Định tâm phôi, đo kích thước và định vị

Đầu dò số hóa CNC với truyền dẫn vô tuyến

Công nghệ kênh không giới hạn
Loại mô-đun để vận hành dễ dàng
Loại bảo vệ ip 68 độ
Độ ổn định cao

Mã hàng	DRP25M
Độ lặp lại (2σ)	<1um (bút cảm ứng 50mm, Tốc độ 60mm/phút)
Hướng kích hoạt	±X,±Y,+Z
Lực kích hoạt (Bút stylus 50mm)	Mặt phẳng XY 0,4 ~ 0,8N	Z: 5,8N
Phạm vi bảo vệ	Mặt phẳng XY +/- 12,5°	Z: 6.2mm
Chế độ truyền tín hiệu	Truyền dẫn vô tuyến
Phạm vi hoạt động	15m
Kích hoạt Lige	>10 triệu lần
Góc truyền	Vỏ truyền 360°
Kích hoạt chuyển khoản	Mã M
Tần số vô tuyến	2.4GHz
Số lượng kênh	> 10000
Chuyển kênh	Công tắc thông minh
Loại tín hiệu	Tín hiệu nhảy/cảnh báo lỗi/cảnh báo điện áp thấp/cường độ tín hiệu
Trọng lượng không có chân	350g
Mẫu pin	2 pin Lithium 14250
Tuổi thọ pin	Chờ	> 1280 ngày
	Kích hoạt 3000/ngày	460 ngày
	8000 kích hoạt/ngày	220 ngày
	15000 kích hoạt/ngày	130 ngày
	Làm việc liên tục> 2,5 triệu lần
Niêm phong	IP68
Nhiệt độ làm việc	0-60 có thể

Các tính năng của đầu dò số hóa CNC

Điều khiển điện mã M

Mã M bật đầu dò và đầu dò giao tiếp với máy thu theo cả hai hướng. Đầu dò chạy an toàn hơn và tránh việc vô tình kích hoạt đầu dò ở trạng thái không đo (ví dụ: khi đầu dò ở trong tạp chí công cụ) .

Công nghệ nhảy tần thông minh

Sử dụng công nghệ điều chế tần số thông minh tiên tiến của ngành, nó tự động nhận biết cường độ của tín hiệu nhiễu sóng vô tuyến trong môi trường và tự động tăng tần số để tránh nhiễu. Giải quyết hoàn toàn vấn đề mất tín hiệu do nhiễu tín hiệu vô tuyến.

Tiêu thụ điện năng cực thấp

Pin tốt. Pin được sử dụng liên tục trong hơn 2000 giờ, dẫn đầu trong ngành.

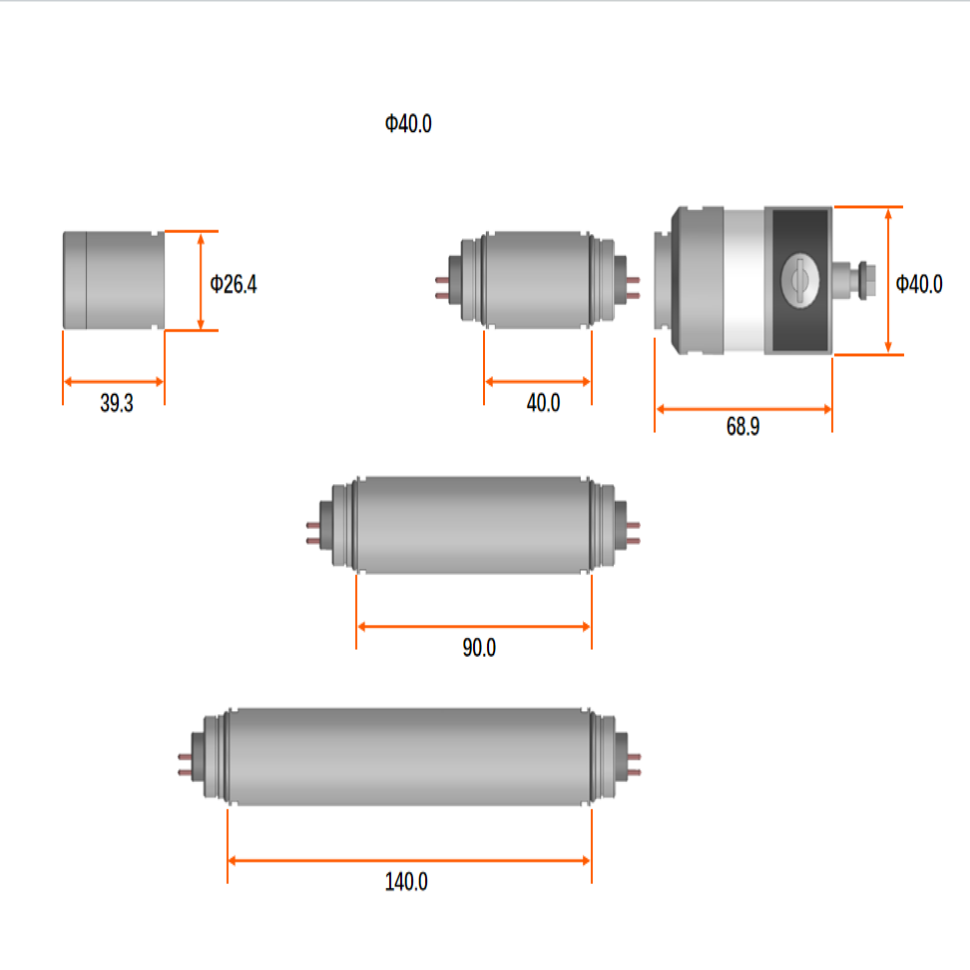

Loại mô-đun để phù hợp tốt

Lắp ráp mô-đun, bộ phận có đường kính φ25 có thể được mở rộng vô hạn, giúp nó phù hợp với nhiều phôi hơn.

Công nghệ kênh không giới hạn

Công nghệ kênh không giới hạn độc đáo của ngành. Không có sự can thiệp giữa các kênh và kênh. Giải quyết vấn đề về các kênh hạn chế trong ngành và sự can thiệp giữa các kênh giống nhau

Tuổi thọ kích hoạt dài

Cấu trúc, lựa chọn vật liệu và thiết kế quy trình được thiết kế và xác minh hoàn toàn phù hợp với tiêu chuẩn tuổi thọ kích hoạt hơn 10 triệu lần.

Độ ổn định cao

Về cơ bản không có cảnh báo bất thường trong quá trình vận hành đầu dò, hoạt động của đầu dò ổn định và đáng tin cậy.

Niêm phong

Cấp độ niêm phong IP 68, đây là cấp độ cao nhất trong ngành. Ngoài ra, chúng tôi sử dụng vật liệu dán chống lão hóa nhập khẩu để đảm bảo chất lượng tốt nhất.

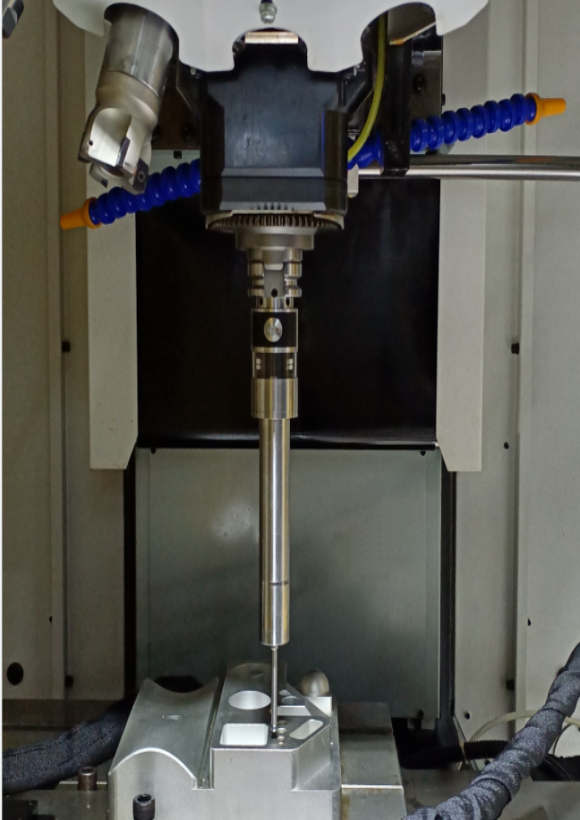

Ứng dụng sản phẩm của đầu dò số hóa CNC

Tự động tìm kiếm phôi gia công

Tự động tìm điểm chuẩn sản phẩm
Tự động sửa đổi hệ tọa độ

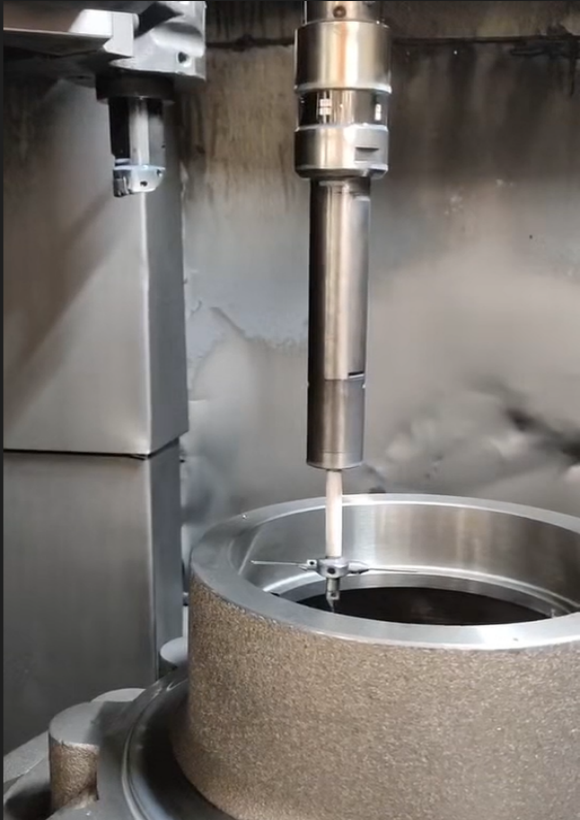

Tự động định tâm phôi

Tự động định tâm sản phẩm
Tự động sửa đổi hệ tọa độ

Tự động hiệu chỉnh phôi

Tự động tìm góc sản phẩm
Tự động sửa đổi hệ tọa độ

Đo kích thước của phôi sau trình tự

Giám sát các kích thước chính sau chuỗi sản phẩm

Giới thiệu đầu thu đầu dò số hóa CNC

Bộ thu đầu dò số hóa CNC DRR-PRO là sản phẩm đo lường mới được thiết kế và phát triển bởi Qidu Metrology, có những ưu điểm sau:

Cấu trúc nhỏ gọn, khả năng ứng dụng rộng rãi và lắp đặt dễ dàng hơn để tăng cường sự thuận tiện.
Sử dụng cơ chế điều chỉnh phổ quát, tạo điều kiện căn chỉnh theo hướng đầu dò và mang lại sự linh hoạt cao hơn so với các cơ chế truyền thống.
Lắp đặt bằng nam châm cực mạnh trên bộ phận kim loại của máy công cụ, loại bỏ rắc rối khi tháo vít.
Giao tiếp hai chiều với đầu dò, cho phép theo dõi thời gian thực trạng thái của đầu dò.
Hỗ trợ cả hai chế độ đầu ra thường mở và thường đóng để đáp ứng các yêu cầu cài đặt khác nhau.

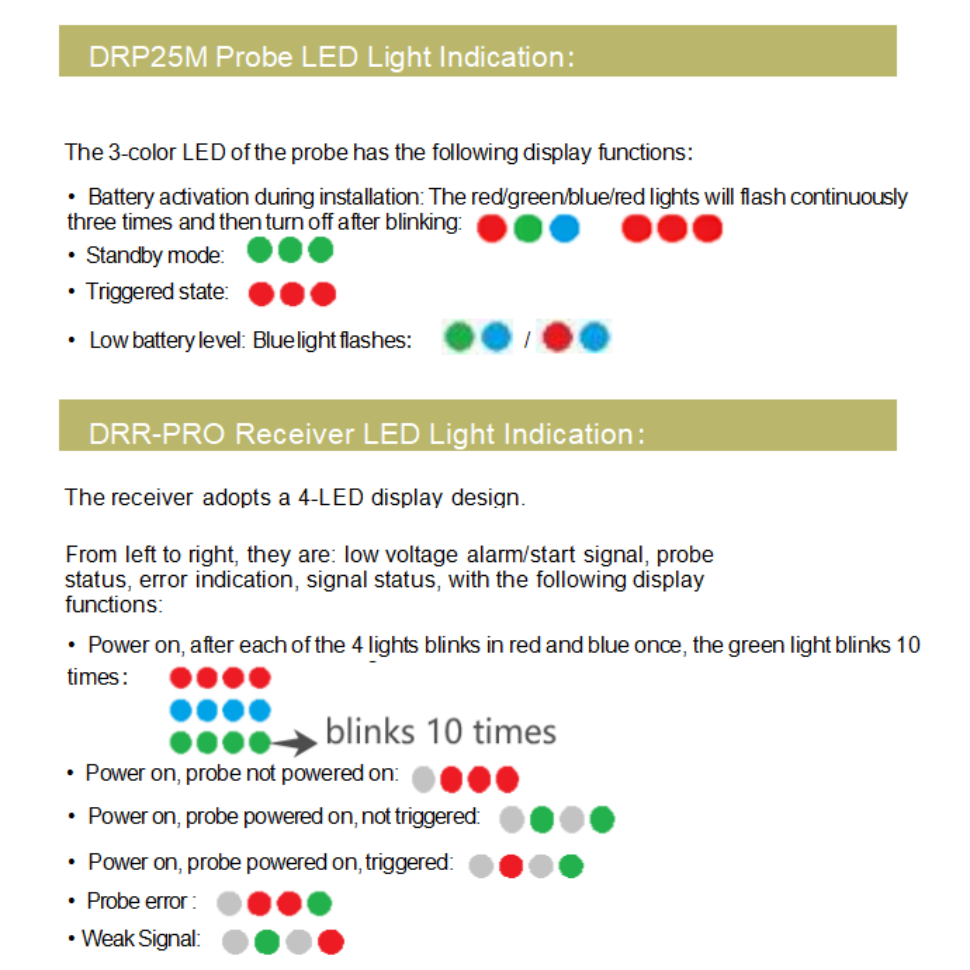

Có chức năng cảnh báo pin yếu và lỗi để thuận tiện hơn.
Sử dụng ghép nối một-một với đầu dò, mang lại khả năng chống nhiễu mạnh mẽ.

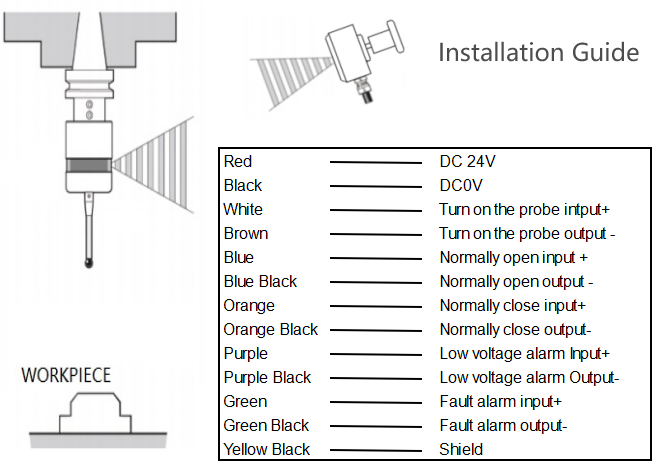

Cáp khác nhau cho tín hiệu khác nhau để đảm bảo mọi chi tiết đều được hiển thị.
