Серија руку за подешавање алата

РУКЕ ЗА ПОДЕШАВАЊЕ КОНТАКТНИХ АЛАТА

Висока ефикасност погона мотора и добра стабилност
ИП68 перформансе највишег нивоа заштите
Модуларни дизајн за лако одржавање
Тачни и поуздани резултати мерења
Интегрисано ограничење прекорачења за ефикасно избегавање абнормалних судара

Додирните Смер	±Кс ±З
Поновљивост позиционирања (верзија вретена 6-12”)	2σ≤5μм
Радна температура	5℃－60℃
Температура складиштења	-10℃-70℃
Контактна сила (КСЗ раван-машина осе)	0,75—1,6Н
Контакт сила (И оса – оса машине)	8.0Н
Сила окидача Кс	КСЗ раван0,4~0,8Н	И:5.8Н
Заштитни опсег	КСЗ раван+/-12,5°	И: 6,2 мм
Преко путовања (КСЗ авион-машина оси)	9.5мм
Преко путовања (И оса-осе машине)	6.2мм
Једносмерна поновљивост	2σ≤1μм
Оцена заштите	ИП68

Главна функција руке за подешавање алата

Аутоматско мерење дужине алата.
Аутоматско праћење, аларм и компензација за хабање или лом алата током процеса обраде.
Компензација за промене одступања алата изазване термичком деформацијом машине.
Мерење и компензација вредности помака алата у пет праваца: ±Кс, ±З, и И осе.

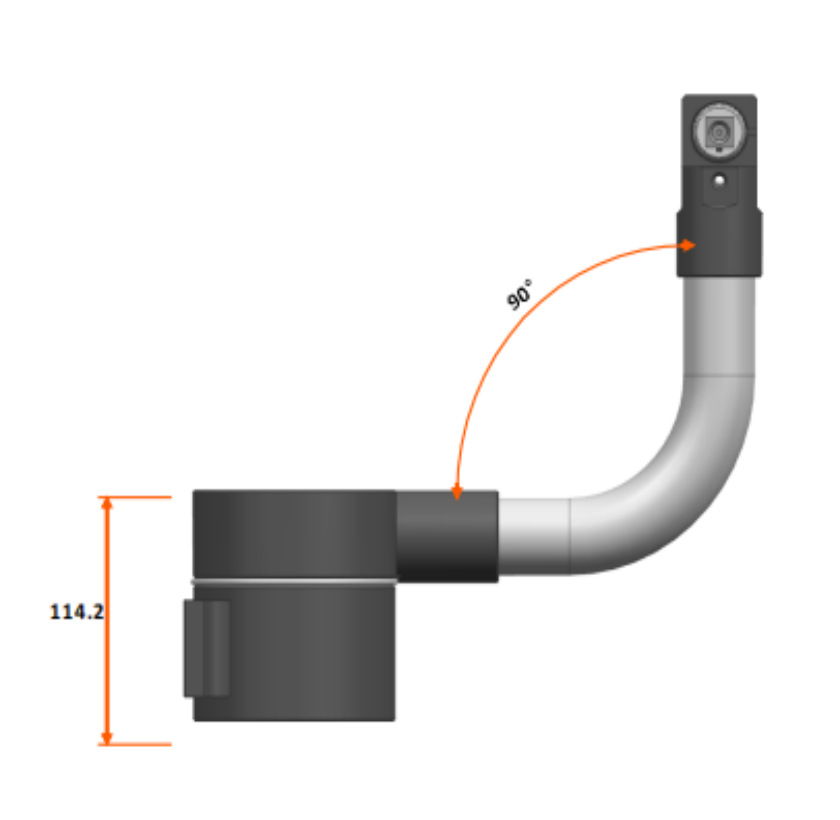

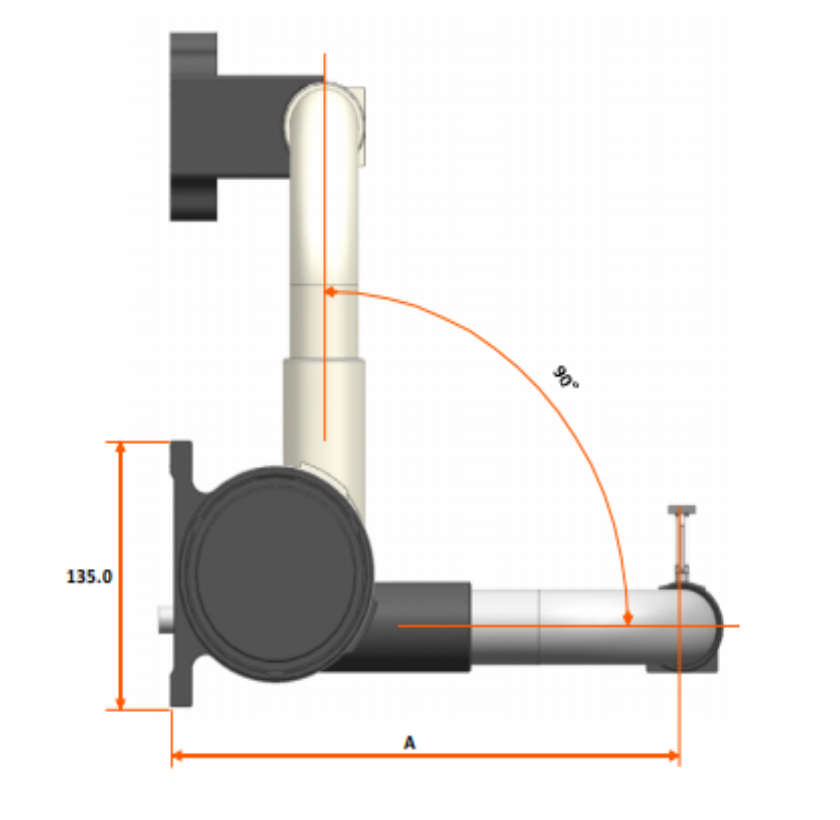

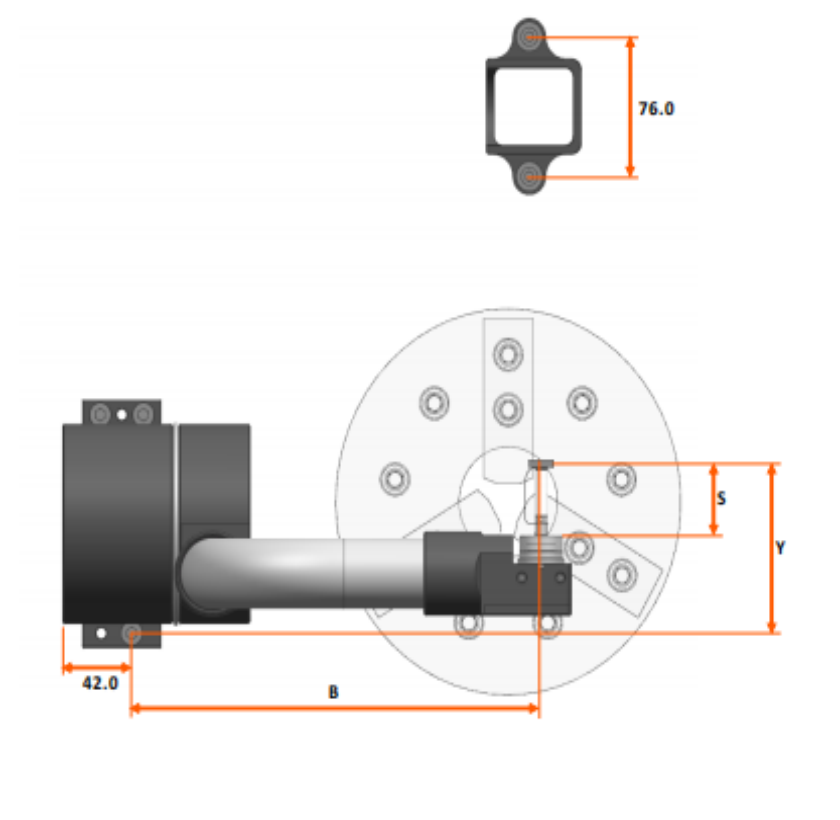

Детаљна величина за серију руку за подешавање алата

Ставка бр.	Величина комада (Инч)	Величина алата (мм)	А (мм)	Б (мм)
ДМА06	6	16-20-25-32	250	219.2
ДМА08	8	16-20-25-32	286	249.2
ДМА10	10	16-20-25-32-40	335	298.2
ДМА12	12	16-20-25-32-40-50	368	298.2
ДМА15	15	20-25-32-40-50	400	343.2
ДМА18	18	25-32-40-50	469	383.2
ДМА24	24	25-32-40-50	555	458.2

Предност руке за подешавање алата

Уштедите време инспекције традиционалним методама
Смањите грешке и минимизирајте отпатке
Нуди високу прецизност и поузданост у подешавањима одступања алата
Аутоматски снимајте податке, елиминишући грешке у уносу података
Омогућава корекцију топлотног одступања кроз циклусе компензације
Поједноставите позив и рад ЦНЦ система алатних машина

Кратко представљање руке за подешавање алата

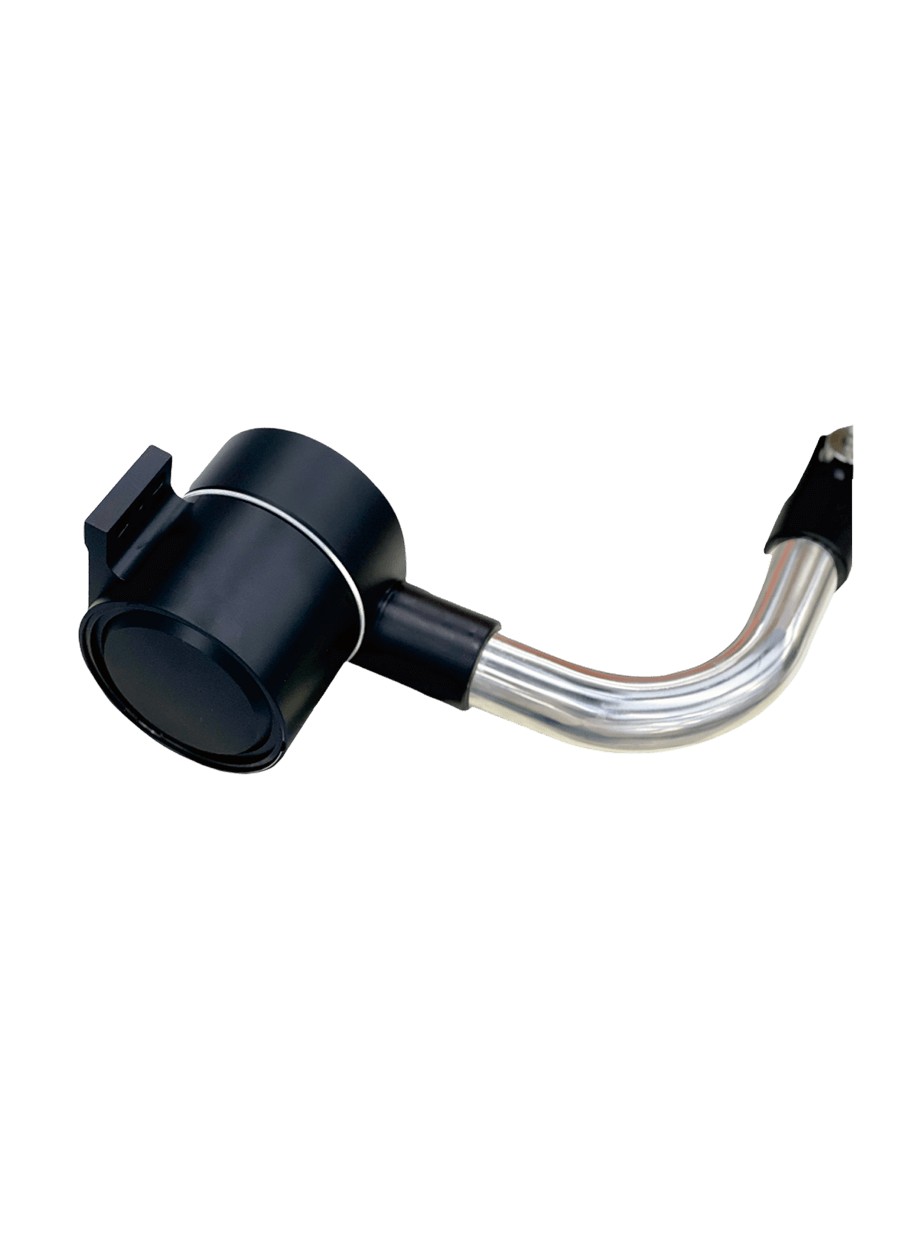

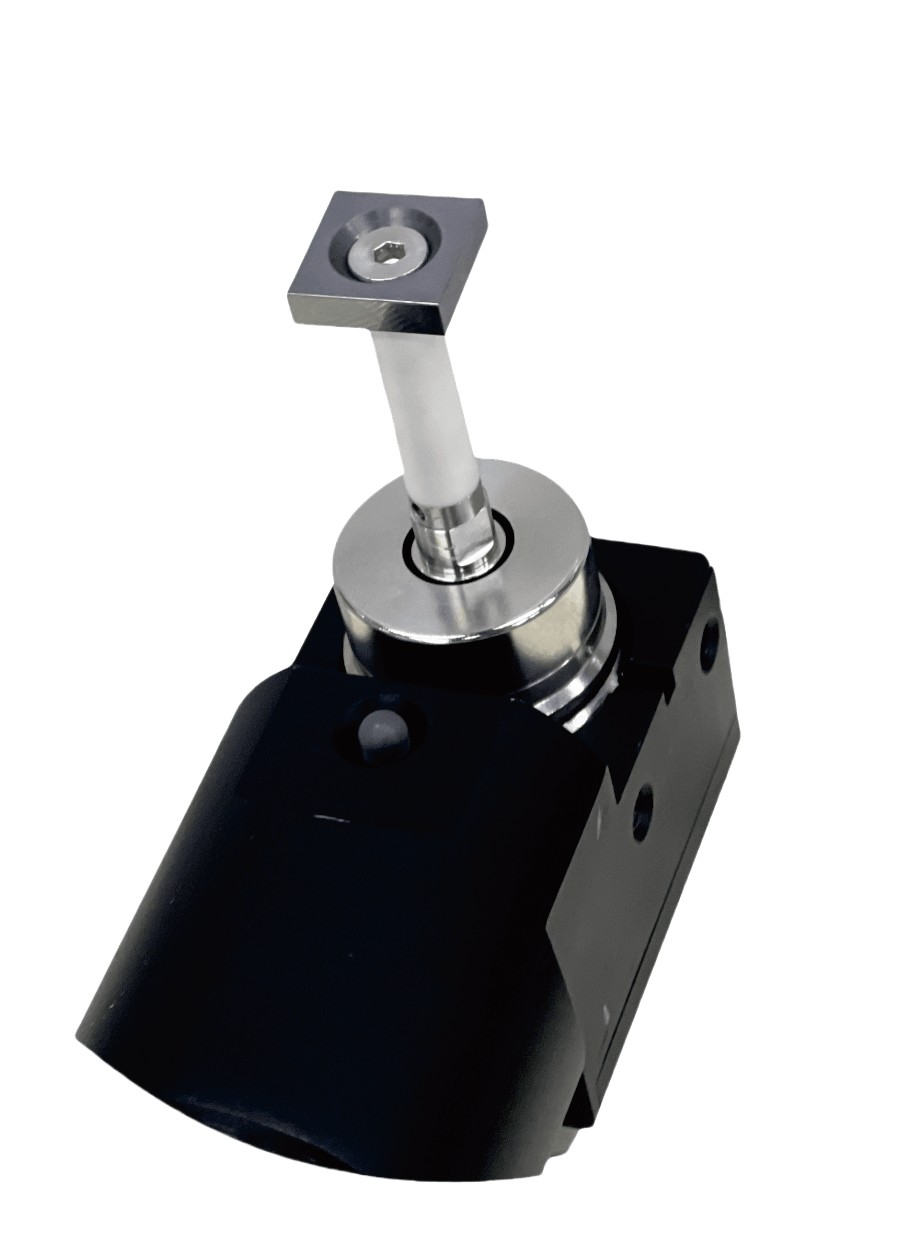

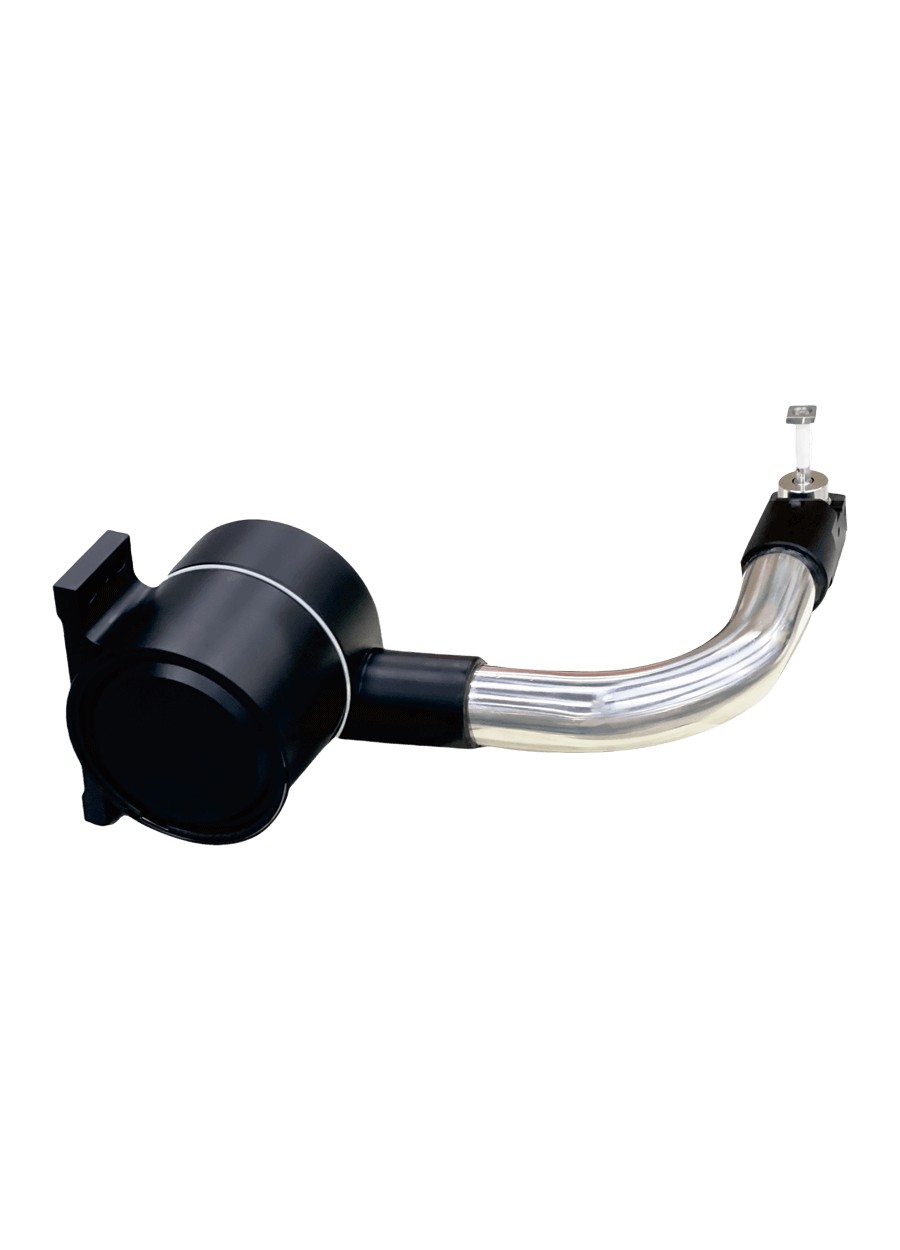

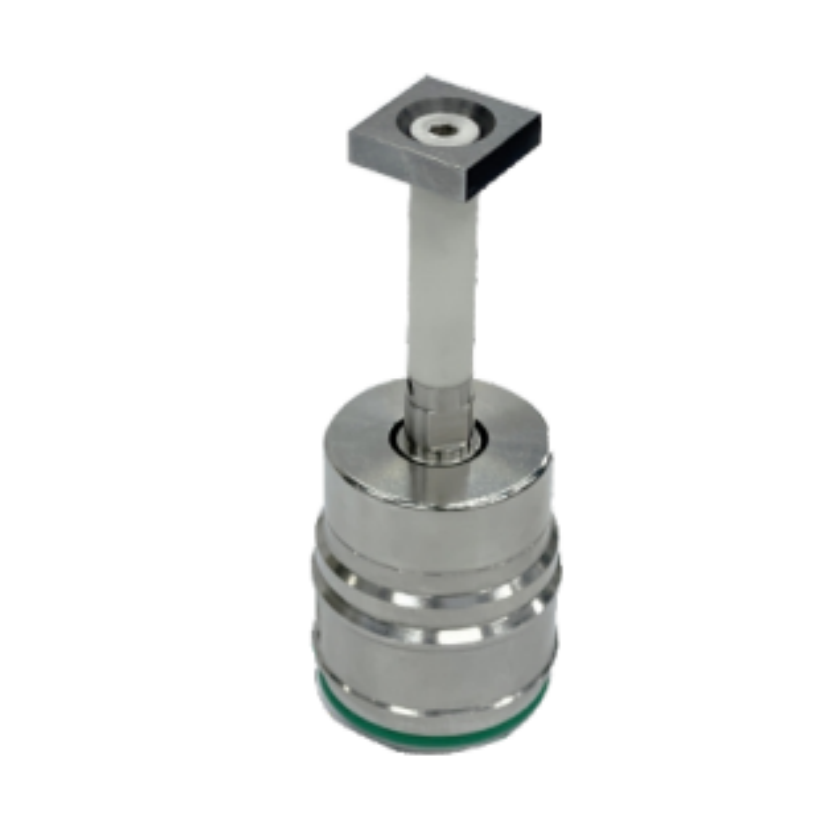

Киду-ова рука за подешавање алата високе прецизности ДМА је дизајнирана за подешавање и инспекцију алата у обрадним центрима, посебно за стругове. Састоји се од фиксне основе и покретне руке, са сондом за додир инсталираном на покретној руци. Ова рука је погодна за разне врсте вретена или алата.

Руку за подешавање алата и базу контролише мотор обртног момента како би се рука алата извукла и увукла, уводећи виши ниво аутоматизације. Важно је да се кретање руке алата може програмирати у програм за обраду помоћу М-кодова. Током циклуса обраде, ово омогућава практично аутоматизовано мерење хабања алата, компензацију и праћење оштећења алата. Када се комбинује са аутоматским механизмом за утовар и истовар, омогућава машинску обраду без посаде.

ФАК

П: Која је гаранција за производ?

Нудимо годину дана гаранције за алат.

П: Која је функција руке за подешавање алата?

Рука за подешавање алата је компонента која се обично налази у опреми за обраду и производњу, као што су ЦНЦ машине. Његова примарна функција је да помогне у подешавању и калибрацији алата за сечење који се користе у процесима обраде. Ево неких кључних функција руке за подешавање алата:

1. Мерење дужине алата: Алат се користи за прецизно мерење дужине алата за сечење. Ове информације су кључне за ЦНЦ машину да прецизно позиционира алат током операција обраде.

2. Мерење пречника алата: Поред дужине алата, алат може да мери и пречник алата за сечење. Ови подаци помажу у одређивању тачних одступања и подешавања за програм обраде.

3. Компензација хабања алата: Током времена, резни алати могу доживети хабање, што утиче на тачност операција обраде. Рука за подешавање алата омогућава мерење хабања алата, омогућавајући ЦНЦ машини да компензује подешавањем одступања алата за континуирану прецизност.

4. Калибрација одступања алата: Алат помаже у прецизној калибрацији одступања алата. Померања алата су неопходна да би се компензовале варијације у димензијама алата, обезбеђујући да обрађени део одговара програмираном дизајну.

5. Аутоматске промене алата: ЦНЦ машине често имају више места за алате, а рука за подешавање алата олакшава аутоматску промену алата. Помаже у брзом и прецизном позиционирању и мерењу сваког алата током процеса промене алата.

6. Смањење времена подешавања: Аутоматизацијом процеса мерења и калибрације алата, рука за подешавање алата доприноси смањењу времена подешавања. Ово је посебно важно у окружењима где су потребне честе промене и подешавања алата.

П: Која врста машине је доступна за руку за подешавање алата?

Алат је доступан за следеће машине: ЦНЦ обрадне центре, машине за координатно мерење (ЦММ), уређај за подешавање алата, машине за брушење, вишефункционалне машине и тако даље.
