Dicas essenciais para calibração de sonda CMM no domínio da precisão

Introdução: CMM Touch Probe - O herói desconhecido da precisão

No domínio da fabricação de alta precisão, os CMMs reinam supremos. Essas máquinas medem e inspecionam meticulosamente peças complexas com precisão incomparável. Mas a arma secreta por trás das proezas de uma CMM reside na sua sonda meticulosamente calibrada, o delicado instrumento que interage diretamente com a peça que está sendo inspecionada. Para garantir a validade das medições e manter a reputação de precisão inabalável do CMM, a calibração regular e adequada da sonda é essencial.

Por que a calibração da sonda CMM é crucial

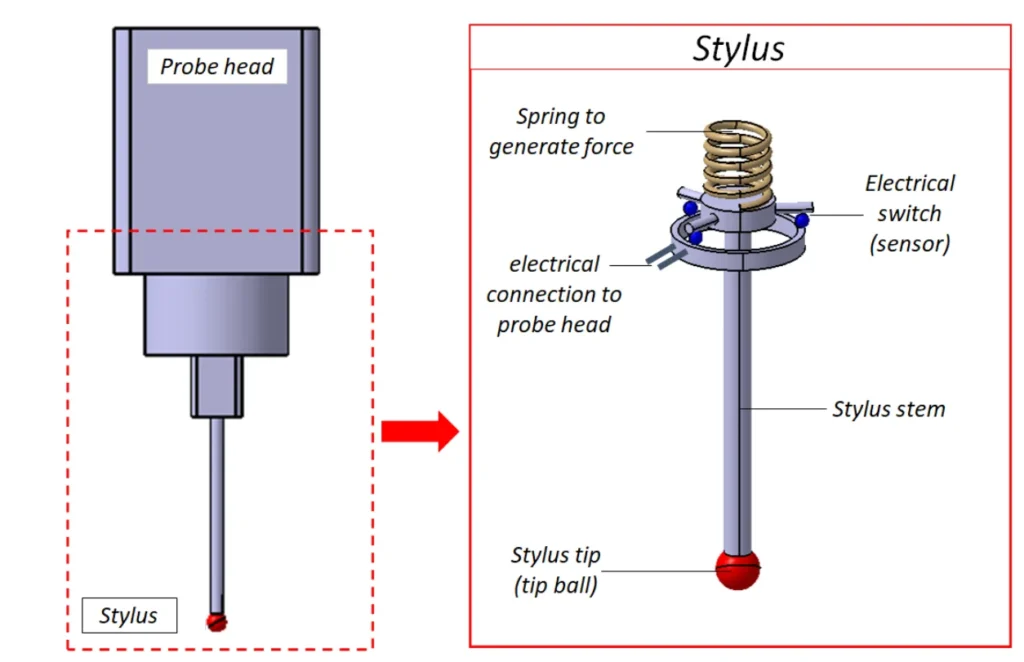

A calibração da sonda CMM é o processo de verificação e definição das dimensões exatas e da orientação da sonda em relação ao sistema de coordenadas da CMM. Este procedimento meticuloso elimina quaisquer erros ou desvios inerentes à geometria da sonda, garantindo que as medições adquiridas sejam precisas e confiáveis.

Entendimento CMM Calibração da Sonda: Oque e porque

O processo de calibração: revelando os detalhes

A calibração da ponta de prova CMM envolve a utilização de uma esfera de referência de alta precisão ou outros artefatos de calibração para estabelecer o diâmetro da ponta da ponta de prova, o comprimento da ponta e os deslocamentos angulares. O software CMM compara meticulosamente as medições reais da sonda com as dimensões conhecidas do padrão de calibração, identificando quaisquer discrepâncias.

Sondas não calibradas: uma receita para o desastre

Apalpadores não calibrados ou calibrados incorretamente podem introduzir erros significativos nas medições do CMM, levando a resultados de inspeção falhos e consequências potencialmente dispendiosas. Esses erros podem se manifestar de diversas formas, incluindo:

• Imprecisões dimensionais:Dimensões incorretas da sonda podem levar a erros de cálculo das características da peça, afetando as avaliações de tolerância e potencialmente fazendo com que as peças sejam descartadas ou retrabalhadas.
• Erros de alinhamento:A orientação do apalpador fora do eixo pode resultar em medições distorcidas, tornando-as inadequadas para uma avaliação precisa da peça.
• Resultados inconsistentes:Sondas não calibradas podem gerar medições inconsistentes, dificultando a identificação de tendências ou a detecção de variações sutis nas dimensões das peças.

O poder da calibração: garantindo a precisão da medição

A calibração adequada da sonda CMM se traduz diretamente em maior precisão de medição, garantindo que a CMM forneça consistentemente resultados confiáveis. Isto, por sua vez, promove a confiança no processo de inspeção, levando à melhoria da qualidade do produto, à redução dos custos de produção e ao aumento da satisfação do cliente.

Otimizando CMM Calibração da Sonda: Melhores Práticas

Escolhendo as ferramentas certas para o trabalho

A escolha do equipamento de calibração depende do tipo específico de sonda da CMM e do nível de precisão exigido. Os padrões de calibração comuns incluem:

• Esferas de calibração:Estas esferas fabricadas com precisão fornecem uma referência para determinar o diâmetro da ponta da sonda e o comprimento da ponta.
• Sondas mestres:Essas sondas de alta precisão servem como padrões secundários, usados para calibrar outras sondas com características semelhantes.
• Medidores de passo:Essas etapas dimensionadas com precisão são empregadas para verificar o alinhamento da sonda e os deslocamentos angulares.

Frequência e métodos: com que frequência e como?

A frequência da calibração da sonda depende de vários fatores, incluindo o tipo de sonda, intensidade de uso, condições ambientais e recomendações do fabricante. Geralmente, a calibração deve ser realizada:

• Regularmente:Em intervalos predeterminados, normalmente semanais ou mensais.
• Após eventos significativos:Após a substituição da ponta da sonda, ajustes da ponta ou incidentes com a máquina.
• Sob condições adversas:Em ambientes propensos a contaminação, vibração ou temperaturas extremas, a calibração pode ser necessária com mais frequência.

O processo de calibração: um guia passo a passo

1. Preparação:Certifique-se de que a CMM e a sonda estejam limpas, livres de detritos e montadas corretamente. Limpe a esfera de calibração e a caneta para eliminar a contaminação.
2. Configuração da sonda:Defina a configuração do apalpador no software CMM, incluindo diâmetro da ponta, comprimento da ponta e deslocamentos angulares.
3. Procedimento de calibragem:Siga as instruções do fabricante para o método de calibração específico. Isto pode envolver tocar a sonda na esfera de calibração em vários pontos e orientações.
4. Análise de dados:Revise os resultados da calibração, avaliando quaisquer desvios dos valores esperados. Se os erros excederem os limites aceitáveis, investigue a causa e recalibre a sonda.

Erros comuns e como evitá-los

• Contaminação:Mantenha um ambiente de trabalho limpo e limpe regularmente a sonda e a esfera de calibração para evitar contaminação.
• Desgaste da sonda:Inspecione a ponta da sonda e a caneta quanto a desgaste ou danos. Substitua imediatamente as sondas gastas ou danificadas.
• Fatores Ambientais:Minimize vibrações, flutuações de temperatura e poeira excessiva na área da CMM.

Técnicas avançadas para maior precisão

Calibração de alta frequência: monitoramento em tempo real

Para aplicações que exigem calibração de sonda em tempo real ou quase em tempo real, as técnicas de alta frequência oferecem monitoramento e ajuste contínuos dos parâmetros da sonda. Esses métodos incluem:

• Calibração dinâmica:Utiliza sensores para rastrear o movimento da sonda durante a medição, atualizando continuamente os parâmetros de calibração.
• Calibração instantânea:Incorpora rotinas de calibração no processo de medição, garantindo a precisão contínua da sonda.

Tecnologias de ponta para calibração precisa

• Interferometria a laser:Emprega lasers para medir a posição da ponta da sonda e o comprimento da ponta com precisão excepcional.
• Sistemas de visão:Utilize câmeras de alta resolução para capturar imagens detalhadas da sonda e artefatos de calibração, permitindo medições precisas.

Solução de problemas e superação de desafios

Problemas comuns de calibração: identificando problemas

• Medições inconsistentes:Isto pode indicar contaminação, desgaste ou calibração inadequada da sonda.
• Erros fora da tolerância:Desvios excessivos dos valores esperados sugerem um problema com a sonda, esfera de calibração ou procedimento de calibração.
• Erros de software:Verifique se há atualizações de software ou consulte o fabricante da CMM para obter assistência na solução de problemas.

Enfrentando desafios pós-calibração

• Erros persistentes:Se a calibração não resolver problemas de medição, investigue outros fatores, como alinhamento da CMM, condições ambientais ou fixação de peças.
• Calibração à deriva:Monitore regularmente a estabilidade da calibração da sonda e recalibre conforme necessário para manter a precisão.

Conclusão: A pedra angular da metrologia de precisão

A calibração da sonda é a base da metrologia de precisão, garantindo a precisão inabalável das medições de coordenadas. Ao aderir às melhores práticas, empregar técnicas avançadas e abordar diligentemente os desafios de solução de problemas, o pessoal de controle de qualidade pode salvaguardar a integridade de seus CMMs, capacitando-os a fornecer resultados consistentemente confiáveis e confiáveis.

Perguntas frequentes

P: Qual é a frequência ideal para calibração da sonda CMM?

R: A frequência de calibração ideal depende de vários fatores, incluindo tipo de sonda, intensidade de uso, condições ambientais e recomendações do fabricante. Geralmente, a calibração é recomendada semanal ou mensalmente, com intervalos mais frequentes em ambientes exigentes.

P: Como identificar erros durante a calibração da sonda CMM?

R: Durante a calibração, o software CMM compara as medições da sonda com as dimensões conhecidas do padrão de calibração. Se as discrepâncias excederem os limites aceitáveis, um erro será indicado. Investigue a causa e recalibre a sonda.

P: Qual é o custo da calibração da sonda CMM?

R: O custo da calibração da sonda CMM varia dependendo do equipamento específico, dos métodos de calibração e do provedor de serviços. No entanto, a calibração regular é um investimento econômico para garantir a precisão da medição e evitar erros de produção dispendiosos.

Ao aderir às diretrizes e recomendações descritas neste guia abrangente, os profissionais de controle de qualidade podem aproveitar o poder da calibração de sonda CMM para elevar suas práticas de metrologia de precisão a novos patamares de exatidão e confiabilidade.

Lembre-se de que a precisão inabalável não é apenas uma aspiração; é a pedra angular da fabricação de qualidade. Através da calibração meticulosa das sondas CMM, o pessoal de controle de qualidade pode capacitar seus CMMs para fornecer resultados consistentemente confiáveis, salvaguardando a integridade de seus produtos e a reputação de sua organização.
