Il ruolo cruciale dei tool setter CNC nel raggiungimento dell'eccellenza nella lavorazione

Nel campo della lavorazione CNC, la precisione regna sovrana. Ogni taglio, ogni punta e ogni fresa si basa sull'esatto posizionamento dell'utensile da taglio per ottenere risultati impeccabili. È qui che entrano in gioco i presetting utensili CNC, che agiscono come guardiani silenziosi della precisione e dell'efficienza.

Comprendere il significato dei presetting utensili CNC

I presetting utensili CNC sono sensori specializzati che automatizzano il processo di impostazione degli offset della lunghezza e del diametro dell'utensile all'interno di una macchina CNC. Tradizionalmente, questa attività prevedeva misurazioni manuali e tagli di prova, un processo soggetto a errori umani e dispendioso in termini di tempo. I tool setter eliminano questo elemento umano, stabilendo un nuovo standard di precisione e ripetibilità.

Importanza dei presetting utensili CNC nella lavorazione CNC

L'importanza dei tool setter è multiforme. Analizziamo più a fondo il loro impatto:

R: Miglioramento della precisione con i presetting utensili CNC

Anche la minima discrepanza nella lunghezza dell'utensile può avere conseguenze disastrose sul prodotto finale. I presetting utensili CNC garantiscono un posizionamento accurato dell'utensile misurando automaticamente la lunghezza e compensandola all'interno del programma CNC. Inoltre, i presetting utensili migliorano la precisione della lavorazione in diversi modi chiave:

• Eliminare l'errore umano:L'impostazione manuale degli utensili è soggetta a errori. I presetting utensili automatizzano il processo, garantendo misurazioni coerenti e precise della lunghezza e del diametro dell'utensile. Ciò riduce al minimo l'errore umano come fattore che influisce sulla precisione.
• Ripetibilità:I tool setter forniscono misurazioni ripetibili. Ogni volta che viene misurato un utensile, il posizionatore fornisce lo stesso risultato, riducendo le incoerenze nel posizionamento dell'utensile e migliorando la precisione complessiva della lavorazione.
• Compensazione della temperatura:Piccole variazioni di temperatura possono influire sulla lunghezza dell'utensile. Alcuni tool setter incorporano sensori di temperatura per tenere conto di queste variazioni e regolare gli offset di conseguenza, mantenendo un posizionamento preciso dell'utensile.
• Rilevamento usura utensile:Alcuni tool setter sono in grado di rilevare l'usura dell'utensile misurando minuscoli cambiamenti nella lunghezza o nel diametro dell'utensile. Il rilevamento precoce dell'usura consente sostituzioni preventive degli utensili, prevenendo imprecisioni causate da utensili smussati o danneggiati.

B: Impatto delle regolazioni dello strumento ad alta frequenza

La moderna lavorazione CNC spesso comporta frequenti cambi di utensile, in particolare in progetti complessi. Ogni cambio utensile richiede il ripristino dell'offset utensile. I tool setter CNC automatizzano questo processo, riducendo significativamente i tempi di configurazione e consentendo cicli di produzione più rapidi.

La funzionalità di Setter utensili CNC

Comprendere come funzionano i presetting utensili CNC fa luce sulla loro efficacia:

A: Principi operativi dei presetting utensili CNC

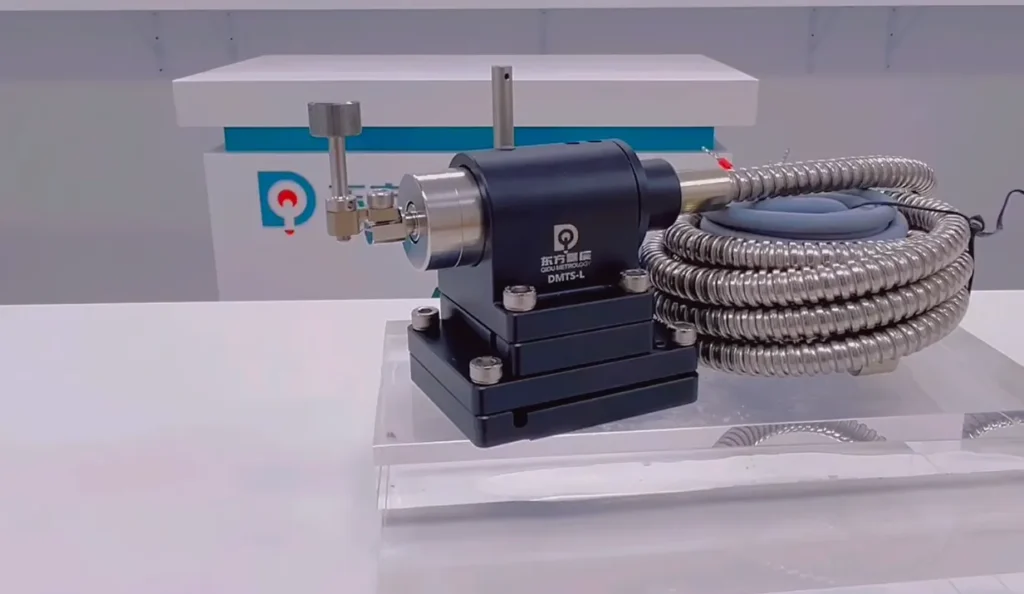

Un tipico presetting utensili CNC è un tastatore attivato dal contatto fisico con la punta dell'utensile. Al contatto, la sonda trasmette un segnale al controller CNC, indicando l'esatta posizione dell'utensile. Queste informazioni vengono quindi utilizzate per calcolare e impostare automaticamente l'offset utensile all'interno del programma.

B: Vantaggi derivanti dall'integrazione dei tool setter CNC

I vantaggi derivanti dall’implementazione dei tool setter CNC sono numerosi:

1. Maggiore precisione e scarti ridotti:Elimina i calcoli manuali dell'offset utensile e la possibilità di errore umano durante l'impostazione. Ciò porta a un posizionamento dell'utensile e a dimensioni delle parti più coerenti, riducendo al minimo gli scarti dovuti a incoerenze di lavorazione.
2. Tempi di installazione più rapidi:L'impostazione manuale dell'offset utensile può richiedere molto tempo. I presetting utensili automatizzano questo processo, riducendo significativamente i tempi di configurazione e consentendo un funzionamento più rapido della macchina CNC.
3. Produttività potenziata:Tempi di setup ridotti e tassi di scarto ridotti al minimo grazie all'uso di presetting utensili possono migliorare significativamente la produttività complessiva della lavorazione. Sarai in grado di produrre più parti in meno tempo, aumentando la redditività.
4. Ridotta dipendenza da operatori esperti:I presetting utensili rimuovono parte dell'esperienza richiesta per il presetting utensile manuale. Ciò può rendere le operazioni di lavorazione meno dipendenti da operatori altamente qualificati e semplificare la formazione di nuovi dipendenti.
5. Protezione migliorata della macchina:Garantendo offset utensile accurati, i presetting utensili possono aiutare a prevenire incidenti e altri danni alla macchina causati da un posizionamento errato dell'utensile.
6. Vita utensile estesa:La riduzione dell'usura dell'utensile grazie al posizionamento accurato e ai tempi di impostazione ridotti al minimo può portare a una maggiore durata dell'utensile e a una riduzione dei costi degli utensili.
7. Raccolta e monitoraggio dei dati migliorati:Alcuni tool setter offrono funzionalità per la raccolta dati e il monitoraggio dell'usura e delle prestazioni degli utensili. Queste preziose informazioni possono essere utilizzate per la manutenzione preventiva e l'ottimizzazione dei processi di lavorazione.

Migliorare l'efficienza e la qualità con i presetting utensili CNC

L'impatto dei presetting utensili CNC va oltre la precisione, influenzando direttamente l'efficienza e la qualità della lavorazione CNC:

R: In che modo i presetting utensili CNC semplificano i processi di lavorazione CNC

Automatizzando il presetting utensile e riducendo al minimo i tempi di setup, i tool setter CNC accelerano significativamente i cicli di produzione. Ciò si traduce in un aumento della produttività e in un miglioramento del flusso di lavoro complessivo all’interno dell’officina meccanica.

B: Garantire coerenza e affidabilità nella produzione

L'impostazione automatizzata degli strumenti garantisce offset degli strumenti coerenti in tutti i cicli di produzione, eliminando le incoerenze umane e portando a un livello più elevato di qualità e ripetibilità del prodotto.

Le tendenze future del tool setter CNC

Il futuro della lavorazione CNC è diretto verso una maggiore automazione, efficienza e precisione. Questa tendenza influenzerà sicuramente anche lo sviluppo dei tool setter CNC. Ecco alcune potenziali tendenze future che possiamo aspettarci di vedere:

• Maggiore integrazione con sensori e intelligenza artificiale:I presetting utensili CNC diventeranno probabilmente più sofisticati, incorporando sensori aggiuntivi per raccogliere dati sulla salute, le vibrazioni e l'usura degli utensili. Questi dati possono quindi essere inseriti negli algoritmi di intelligenza artificiale per prevedere i guasti degli utensili e ottimizzare i processi di lavorazione.
• Autoapprendimento e calibrazione automatica:I tool setter potrebbero apprendere autonomamente, calibrandosi automaticamente in base ai dati passati e alle letture dei sensori in tempo reale. Ciò eliminerebbe la necessità di un intervento manuale e garantirebbe una precisione costante.
• Comunicazione e connettività wireless:L’ascesa dell’IoT industriale (IIoT) vedrà probabilmente i tool setter dotati di funzionalità di comunicazione wireless. Ciò consentirebbe lo scambio di dati in tempo reale con i controllori delle macchine e altri dispositivi in officina, consentendo un migliore monitoraggio e ottimizzazione dei processi.
• Sistemi di presetting utensili universali:Attualmente, diverse macchine CNC possono richiedere modelli di presetting utensili specifici. In futuro, si potrebbe procedere verso sistemi di presetting utensili più universali che possano essere facilmente adattati a varie macchine, riducendo complessità e costi.
• Focus sulla manutenzione preventiva:I tool setter potrebbero svolgere un ruolo più importante nei programmi di manutenzione preventiva. Monitorando continuamente lo stato degli strumenti, possono aiutare a identificare potenziali problemi prima che causino costosi tempi di inattività.

Domande comuni sui presetting utensili CNC

Qui rispondiamo ad alcune domande frequenti sui presetting utensili CNC:

Un. Quali tipi di presetting utensili CNC sono disponibili sul mercato?

Esistono vari tipi di presetting utensili CNC, tra cui:

• Attivazione tocco:Questi si attivano al contatto fisico con la punta dell'utensile.
• Senza contatto:Questi utilizzano sensori come laser o correnti parassite per rilevare la posizione dell'utensile senza contatto fisico.
• Nel mandrino:Questi sono integrati direttamente nel mandrino CNC per il presetting utensile all'interno del portautensile.

B. In che modo i presetting utensili CNC possono migliorare l'efficienza produttiva?

I presetting utensili CNC semplificano i tempi di configurazione automatizzando l'impostazione degli utensili, consentendo cambi utensile più rapidi e cicli di produzione più rapidi. Incorporando i presetting utensili CNC nel tuo flusso di lavoro, sblocchi un nuovo livello di precisione, efficienza e coerenza nelle operazioni di lavorazione CNC. Questi strumenti rivoluzionari aprono la strada a un ambiente di produzione più snello e di alta qualità.
