Verkfærastillingararmur röð

ARMAR FYRIR Snertiverkfærastillingu

Mikil afköst mótordrifs og góður stöðugleiki
IP68 verndarárangur á toppi
Modular hönnun til að auðvelda viðhald
Nákvæmar og áreiðanlegar mælingarniðurstöður
Innbyggt yfirferðamörk til að koma í veg fyrir óeðlilega árekstra

Snertu Stefna	±X ±Z
Endurtekningarhæfni staðsetningar (6-12" snælda útgáfa)	2σ≤5μm
Vinnuhitastig	5℃–60℃
Geymslu hiti	-10℃-70℃
Snertikraftur (XZ plane-Machine ásar)	0,75—1,6N
Hafðu samband (Y-ás-vélaás)	8,0N
Kveikjukraftur X	XZ plan 0,4~0,8N	Y:5,8N
Hlífðarsvið	XZ plan+/-12,5°	Y: 6,2 mm
Yfir ferðalög (XZ plane-Machine ásar)	9,5 mm
Yfir ferðalög (Y-ás-Vélásar)	6,2 mm
Óstefnubundin endurtekningarhæfni	2σ≤1μm
Verndunareinkunn	IP68

Aðalvirkni verkfærastillingararms

Sjálfvirk lengdarmæling á verkfærum.
Sjálfvirkt eftirlit, viðvörun og bætur fyrir slit eða brot á verkfærum meðan á vinnslu stendur.
Bætur fyrir breytingar á verkfærum af völdum varma aflögunar vélarinnar.
Mæling og leiðrétting á offsetgildum verkfæra í fimm áttir: ±X, ±Z og Y ása.

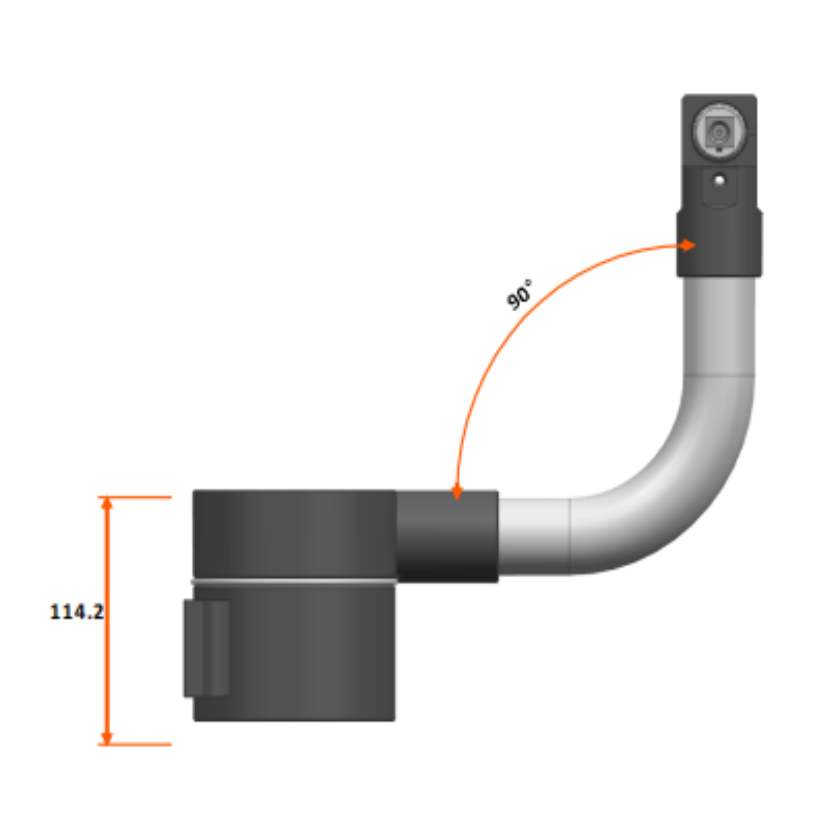

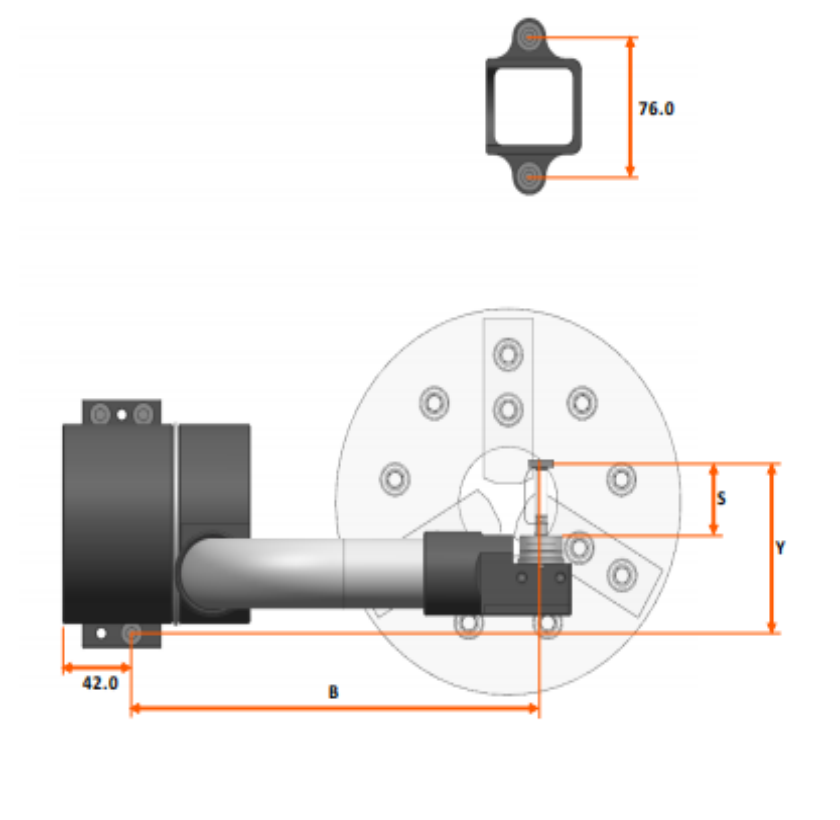

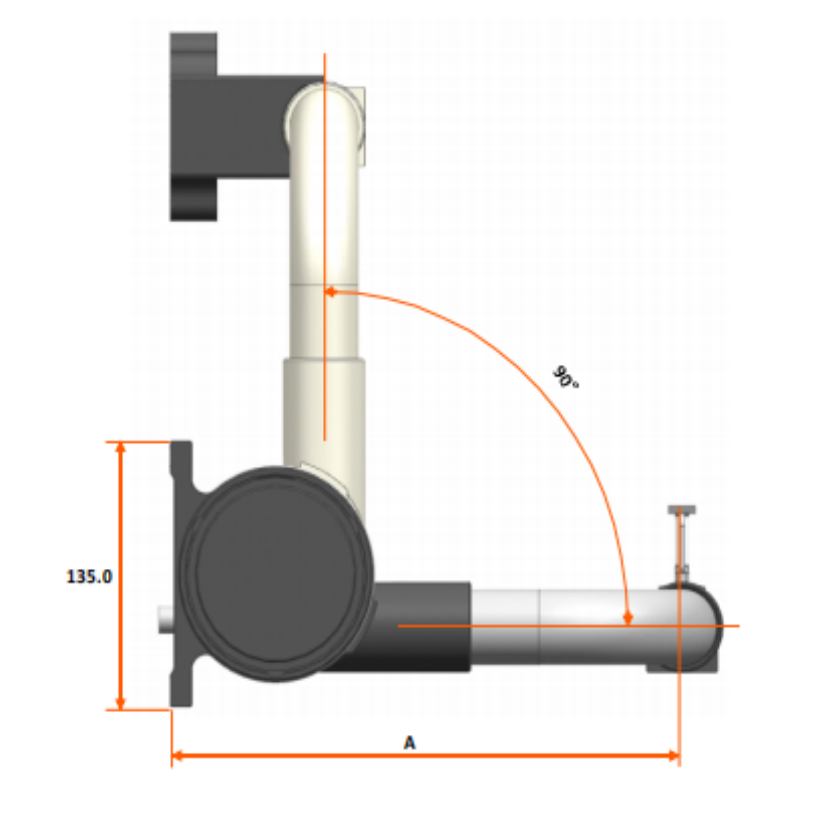

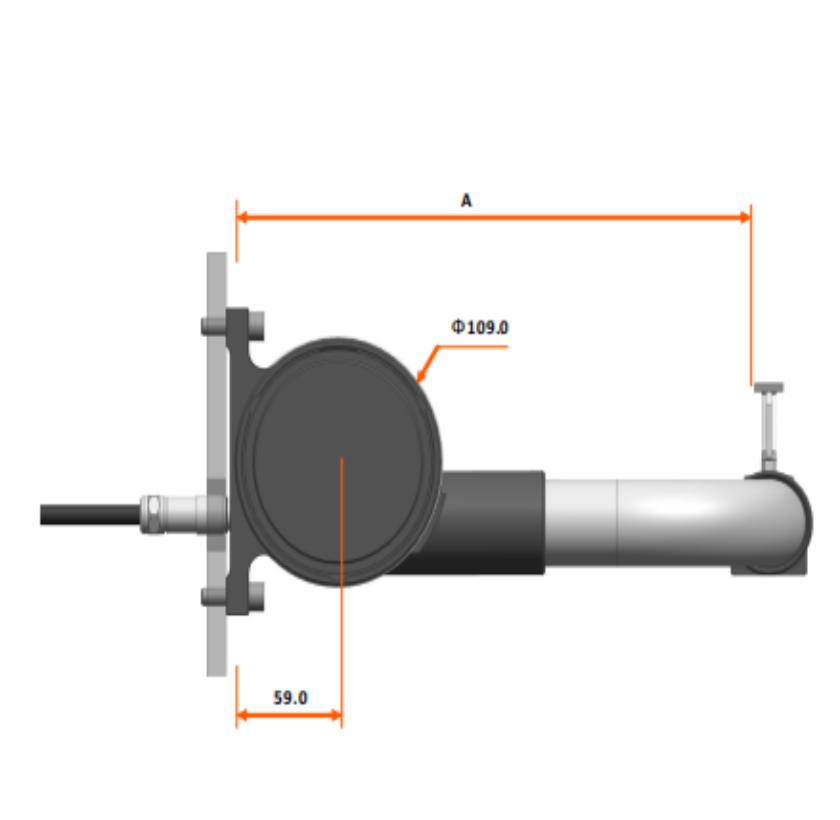

Ítarleg stærð fyrir verkfærastillingararmaröðina

Hlutur númer.	Chunk Stærð (tommu)	Stærð verkfæra (mm)	A (mm)	B (mm)
DMA06	6	16-20-25-32	250	219.2
DMA08	8	16-20-25-32	286	249.2
DMA10	10	16-20-25-32-40	335	298.2
DMA12	12	16-20-25-32-40-50	368	298.2
DMA15	15	20-25-32-40-50	400	343.2
DMA18	18	25-32-40-50	469	383.2
DMA24	24	25-32-40-50	555	458.2

Kostur við verkfærastillingararm

Sparaðu skoðunartíma með hefðbundnum aðferðum
Minnka villur og lágmarka rusl
Það býður upp á mikla nákvæmni og áreiðanleika í stillingum á móti verkfærum
Skráðu gögn sjálfkrafa, útrýma villum við innslátt gagna
Leyfir leiðréttingu á varmareki í gegnum uppbótarlotur
Einfaldaðu símtal og notkun CNC vélbúnaðarkerfisins

Breif Kynning á verkfærastillingararm

Qidu's DMA High-Precision Tool Setting Arm er hannaður fyrir verkfærastillingu og skoðun í vinnslustöðvum, sérstaklega fyrir rennibekk. Það samanstendur af föstum grunni og hreyfanlegum armi, með snertimæli sem er settur upp á hreyfanlega arminn. Þessi armur er hentugur fyrir ýmsar gerðir af spindlum eða verkfærum.

Verkfærastillingararmurinn og grunnurinn er stjórnað af togimótor til að sveifla verkfæraarminum út og draga hann til baka, sem kynnir hærra stig sjálfvirkni. Mikilvægt er að hægt er að forrita hreyfingu verkfæraarmsins inn í vinnsluforritið með því að nota M-kóða. Meðan á vinnsluferlinu stendur gerir þetta ráð fyrir þægilegri sjálfvirkri mælingu á sliti verkfæra, bætur og eftirlit með skemmdum á verkfærum. Þegar það er sameinað sjálfvirku hleðslu- og affermingarkerfi gerir það ómannaða vinnslu kleift.

Algengar spurningar

Sp.: Hver er ábyrgðin fyrir vöruna?

Við bjóðum upp á eins árs ábyrgð á tækinu.

Sp.: Hvert er hlutverk verkfærastillingararms?

Verkfærastillingararmur er hluti sem almennt er að finna í vinnslu- og framleiðslubúnaði, svo sem CNC vélum. Meginhlutverk þess er að aðstoða við uppsetningu og kvörðun skurðarverkfæra sem notuð eru í vinnsluferlum. Hér eru nokkrar lykilaðgerðir tækjastillingararms:

1. Lengdarmæling verkfæra: Tólið er notað til að mæla lengd skurðarverkfæra nákvæmlega. Þessar upplýsingar eru mikilvægar fyrir CNC vélina til að staðsetja verkfærið nákvæmlega meðan á vinnslu stendur.

2. Þvermálsmæling tóla: Auk tóllengdar getur tólið einnig mælt þvermál skurðarverkfærisins. Þessi gögn hjálpa til við að ákvarða réttar frávik og stillingar fyrir vinnsluforritið.

3. Verkfæraslitsbætur: Með tímanum geta skurðarverkfæri orðið fyrir sliti, sem hefur áhrif á nákvæmni vinnsluaðgerða. Verkfærastillingararmurinn gerir ráð fyrir mælingu á sliti verkfæra, sem gerir CNC vélinni kleift að jafna upp með því að stilla frávik verkfæra fyrir áframhaldandi nákvæmni.

4. Kvörðun verkfærajöfnunar: Tólið hjálpar við að kvarða verkfærajöfnunina nákvæmlega. Verkfærajöfnun er nauðsynleg til að vega upp á móti breytileika í stærð verkfæra og tryggja að vinnsluhlutinn passi við forritaða hönnun.

5. Sjálfvirkar verkfærabreytingar: CNC vélar hafa oft margar verkfærastöðvar og verkfærastillingararmurinn auðveldar sjálfvirkar verkfærabreytingar. Það hjálpar til við að staðsetja og mæla hvert verkfæri á fljótlegan og nákvæman hátt meðan á verkfæraskiptaferlinu stendur.

6. Að draga úr uppsetningartíma: Með því að gera mælingar og kvörðun verkfæra sjálfvirkan, stuðlar stillingararmurinn að því að stytta uppsetningartímann. Þetta er sérstaklega mikilvægt í umhverfi þar sem þörf er á tíðum verkfærum og stillingum.

Sp.: Hvers konar vél er fáanleg fyrir verkfærastillingararminn?

Tólið er fáanlegt fyrir eftirfarandi vélar: CNC vinnslustöðvar, hnitamælavélar (CMM), forstilla verkfæra, malavélar, fjölvirka vélar og svo framvegis.
