Seřizovač nástrojů pro CNC frézu DMTS-L

Seřizovač nástrojů s flexibilním designem jemného doladění struktury

3D seřizovač kabelových nástrojů pro osu ±X ±Y ＋Z

Měření délky nástroje
Měření průměru nástroje
Automatická kompenzace opotřebení
Detekce poškození nástroje

MODELKA	DMTS-L
Směr spouštění	±X, ±Y,+Z
Výstup	A: NE
Předúder	Žádný
Ochranný rozsah	Rovina XY: +/-12,5° Z: 6.2mm
Přesnost opakovatelnosti (2σ)	≤1um (rychlost: 50-200 mm/min)
Spustit život	＞10 milionů krát
Režim přenosu signálu	Kabel
Ochrana úroveň těsnění	IP68
Spouštěcí síla	Rovina XY: 0.4-0.8N Z: 5,8 N
Materiál dotykové podložky	Super tvrdá slitina
Povrchová úprava	Broušení
Kontaktní jmenovitá hodnota	DC 24V,≤10mA
Ochranná vanaE	3m, minimální rádius 7mm
VEDENÝ světlo	Normální: VYP; aktivní: NA

Vlastnosti nástroje Tool Setter pro CNC frézu

Vysoká přesnost

Šestibodová technologie polohování s vysokou tuhostí
Proces kontroly sestavy na úrovni mikronů
Přesnost opakování polohování（2σ）<1um

Antikolizní provedení

Spoušťový hřídel je umístěn vodorovně, aby nedošlo k zasažení hlavního těla
Slabá konstrukce ochrany ojnice k ochraně součástí jádra před poškozením nárazem

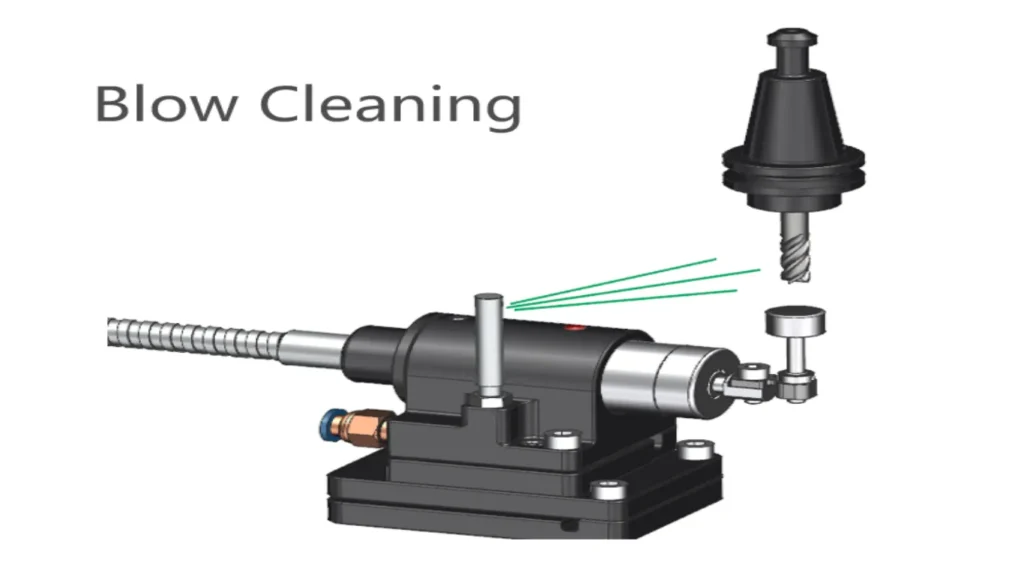

Foukání čištění

Instalační základna je dodávána s praktičtějším nastavením foukání
Automaticky fouká vzduch na kontakty, aby byla zajištěna přesnost a stabilita měření

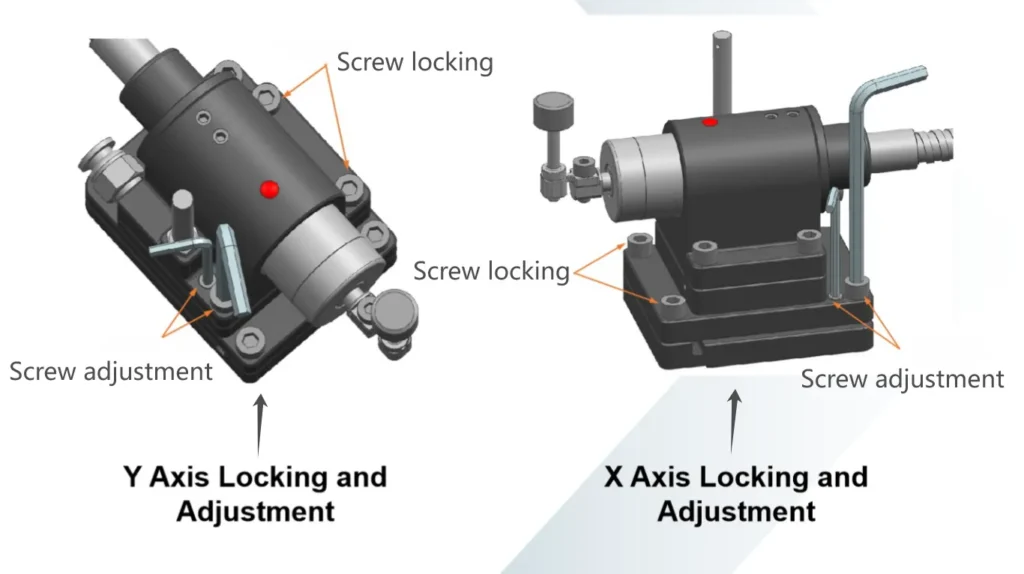

Flexibilní dolaďovací konstrukce konstrukce

XY nezávislý design nastavení, snadnější horizontální nastavení
Nový design elastomerové jemné struktury výrazně zlepšuje přesnost a účinnost horizontálního nastavení

Stupeň ochrany IP68

Stupeň testu těsnění hloubky vody 10 metrů, přesahující standard IP68

Vysoká stabilita

Technologie resetování mikrotlumení, stabilní reset po spuštění produktu
Systém kontroly kvality ISO, komplexní kontrola kvality produktů

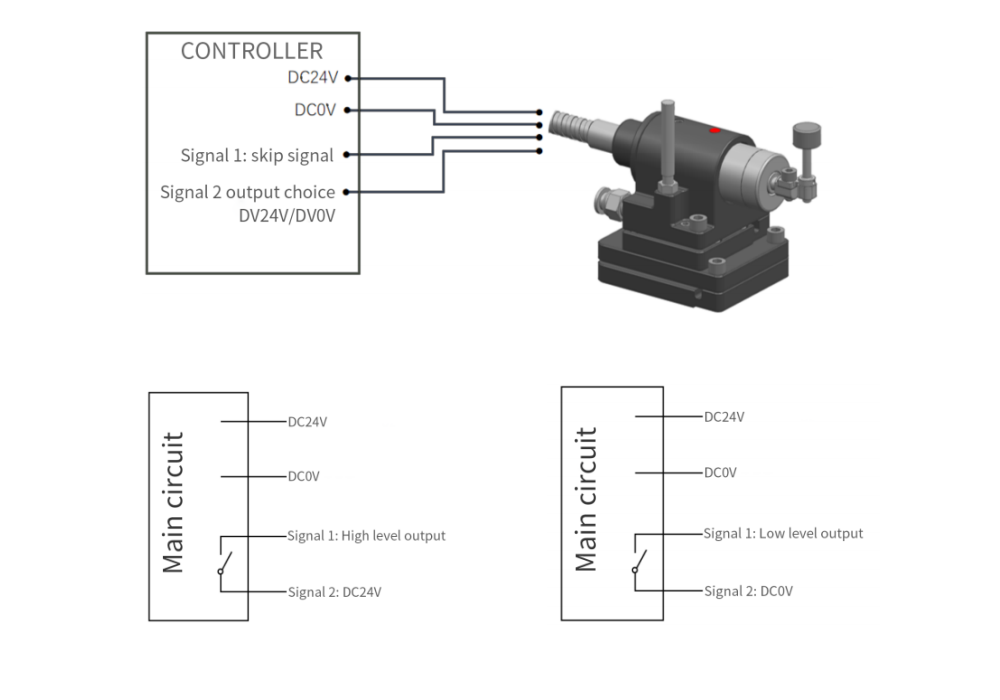

Elektrické schéma seřizovače nástrojů pro CNC frézu

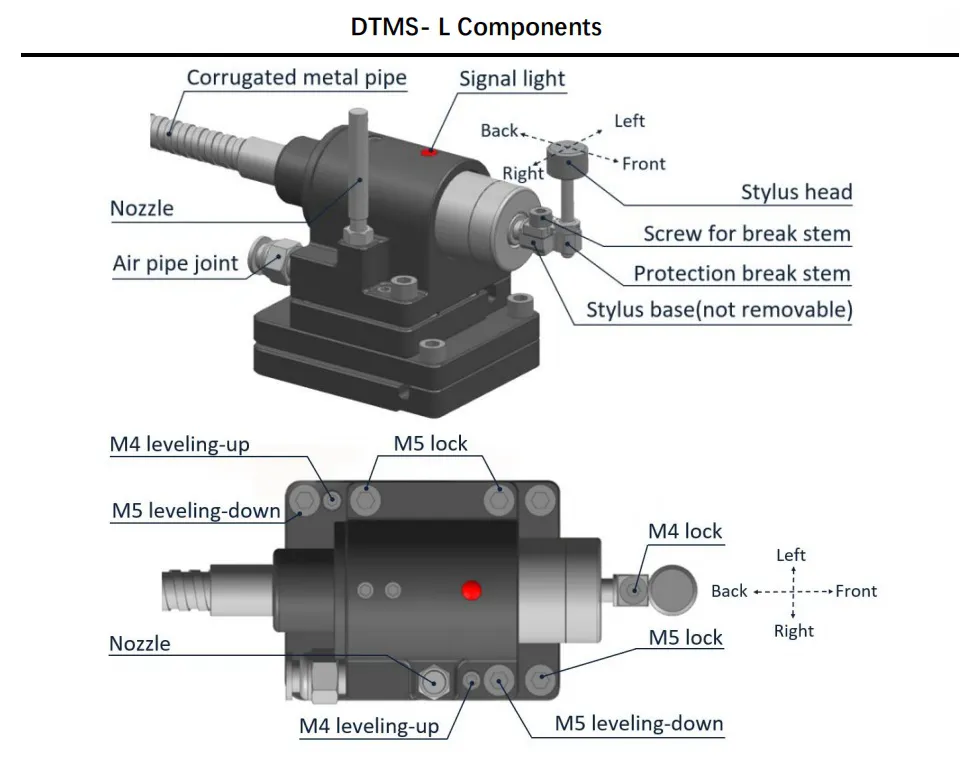

Součásti seřizovače nástrojů pro CNC frézu

Stručné představení nástroje pro seřizování nástrojů pro CNC frézu

DTMS-L je seřizovač nástrojů pro CNC frézu, může to být operace seřizování nástrojů na CNC obráběcích centrech. Při provádění měření délky nástroje a detekce zlomení nástroje je nástroj řízen programem tak, aby najížděl na dotek seřizovače nástroje podél osy Z. Nastavte korekci poloměru rotačního nástroje na osách X a Y obráběcího stroje. Vyrovnání doteku s osou stroje pomocí seřizovacího šroubu.

Může provádět strojní měření délky a průměru nástroje, automatickou kompenzaci a detekci zlomení nástroje. Spouštěcí senzor využívá vysoce pevnou strukturu z tvrdé slitiny a technologii autonomního restetu mikrodeformace vyvinutou společností Qidu Metrology, která zajišťuje vynikající stabilitu produktu a vysokou opakovatelnost přesnosti polohování.
