Sonda tàctil 3D DLP25

Centrat de peça, mesurament dimensional i posicionament

Cable 3D Touch Probe

Alta precisió
Alta estabilitat
Mètode de doble subjecció
Grau de protecció IP68

Model	DLP25
Repetibilitatitat (2σ)	<1um
Direcció del disparadorn	±X ，±Y ，+Z
disparador force	Pla XY: 0,4-0,8N	Z: 4,0 N
Sonó de proteccióe	avió XY: +/-12,5.	Z: 6.2mm
Mode de transmissió del senyal	Cable
Disparador vida	>10 milions
Pes	80 g
Cable	5m, resistència a l'oli, 4 cores, φ5 mm
Segellat pàgrotecció nivell	IP 68
Temperatura de funcionamente	0-60 ℃

Característiques de 3D Touch Probe

Estructura de disparador ultrarígida

Utilitzant un procés de muntatge d'ultra precisió a nivell de micres. Sensibilitat integral de la sonda <1um.

Alta estabilitat

Procés d'execució estable i fiable de la sonda, sense alarma anormal. S'aplica la tecnologia de restabliment de micro-amortiment.

Segellat

Nivell de segellat IP 68, que és el nivell més alt de la indústria. A més, utilitzem el material de segellat importat anti-envelliment per assegurar-nos la millor qualitat.

Mètode de doble subjecció

Hi ha dos mètodes de muntatge disponibles per a diversos tipus de màquines: mètode d'instal·lació de subjecció i mètode d'instal·lació roscat.

Cable d'alta flexibilitat

El cable d'alta flexibilitat utilitzat per la sonda garanteix l'estabilitat de la transmissió del senyal en les condicions de mecanitzat.

Llarga vida activadora

L'estructura, la selecció de materials i el disseny del procés estan completament dissenyats i verificats segons l'estàndard de vida útil que supera els 10 milions de vegades.

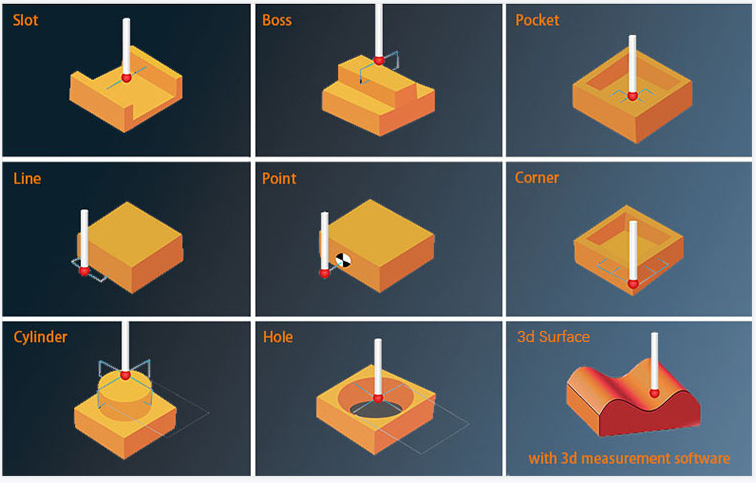

Aplicació del producte de 3D Touch Probe

Localització automàtica de referència de peces

Trobeu automàticament punts de referència de productes
Modificar automàticament el sistema de coordenades

Centrat automàtic de peces

Centrat automàtic del producte
Modificar automàticament el sistema de coordenades

Correcció automàtica de peces

Trobeu automàticament l'angle del producte
Modificar automàticament el sistema de coordenades

Mesura dimensional de la peça després de la seqüència

Seguiment de les dimensions clau després de la seqüència del producte

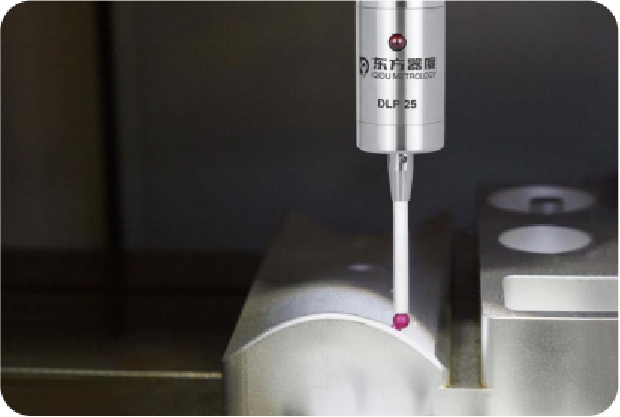

Descripció de 3D Touch Probe

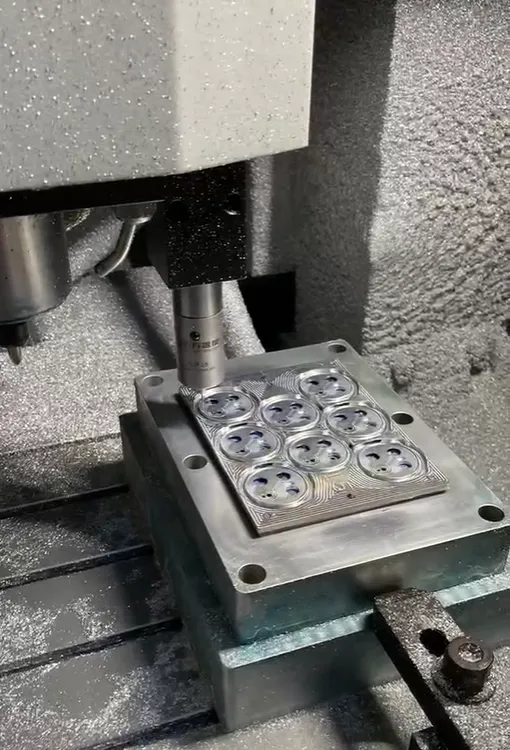

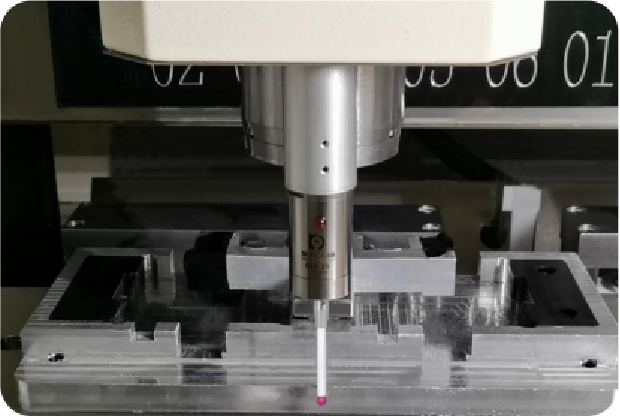

DLP25 és una sonda tàctil 3D dissenyada per a la mesura en línia de diverses màquines CNC, que pot dur a terme mesuraments d'alta precisió d'escenaris de processament, com ara la inspecció de la configuració de la peça abans del processament, el mesurament de les dimensions clau durant el processament i el mesurament de totes les dimensions després del procés. -ing (abans de desmuntar la peça).

El DLP25 utilitza un cable dur per transmetre senyals, cosa que pot aconseguir una transmissió de senyal estable i fiable en diversos entorns de treball durs de mecanitzat CNC i evitar activacions falses.

En comparació amb la sonda sense fil, la sonda de cable té un rendiment de cost més elevat. Partint de la premissa que el funcionament de la màquina-eina no es veu afectat pel cable, es prefereix DLP25 per a la mesura en línia.

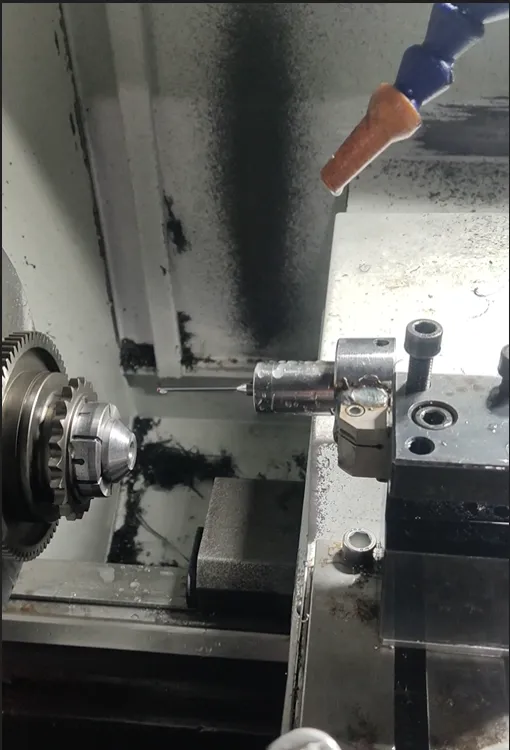

DLP25 es pot utilitzar àmpliament en màquines d'alta brillantor, màquina de gravat fi, rectificadora, torn NC i automatització personalitzada.
